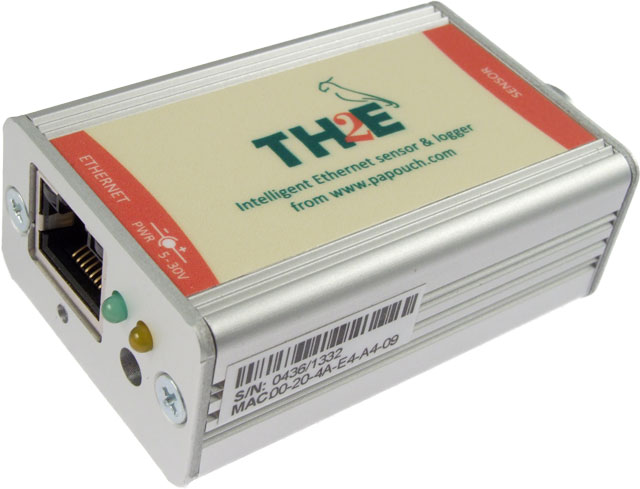

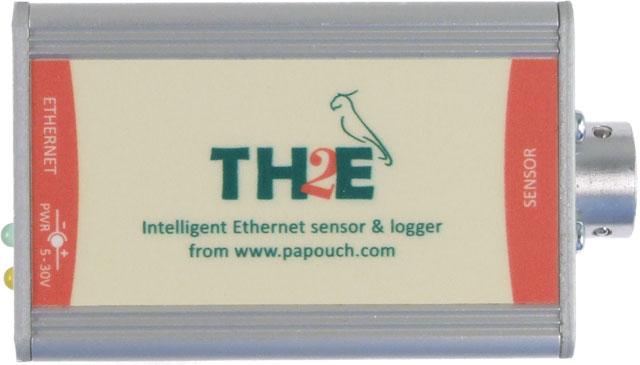

TH2E - Ethernetový teploměr s vlhkoměrem

TH2E je teploměr s vlhkoměrem a s výpočtem rosného bodu. Umí ukládat měření do interní paměti, přenášet aktuální hodnoty na Váš server, posílat e-maily při překročení mezí, pamatuje si extrémní hodnoty, obsahuje samozřejmě interní webové stránky pro sledování měření i konfiguraci, umí několik teplotních jednotek, komunikuje také protokoly SNMP a MODBUS TCP, atd.

Tento produkt je pouze samostatná elektronika BEZ SNÍMAČE. Bez snímače TH2E není použitelné!

V balení najdete:

• TH2E - ethernetový převodník
• Spínaný zdroj 5V/1,2A, konektor 3,5/1,35mm
• Patch kabel nekřížený 1m

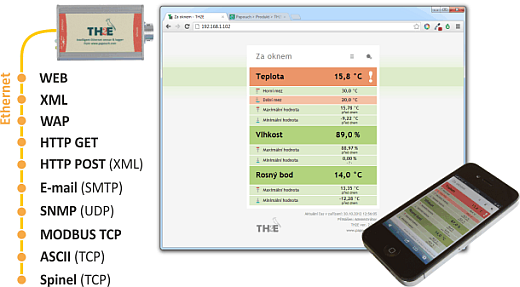

Komunikační možnosti senzoru TH2E

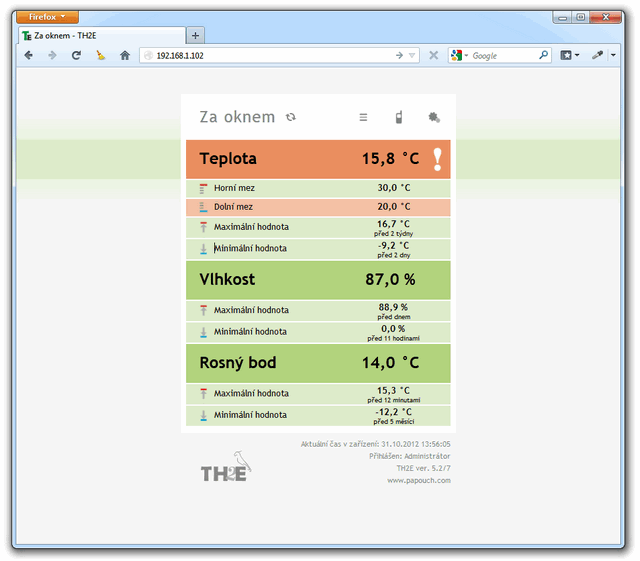

Komunikační možnosti TH2E a vnitřní webové stránky v Google Chrome a iPhone

• WEB s aktuálními hodnotami i stránky pro konfiguraci jsou v češtině nebo angličtině.
• Webové rozhraní jak pro moderní zařízení typu iPhone, tak i pro starší mobily a PDA.
• XML soubor s aktuálními hodnotami.
• HTTP GET: Odesílání měření na Váš server. Jednoduché zpracování na straně serveru.
• HTTP POST: Odesílání XML souboru s obsahem paměti v těle požadavku HTTP POST.
• SNMP protokol: Umožňuje číst aktuální stav z interních objektů a odesílat trapy s naměřenými hodnotami
• E-mail: Pokud hodnoty opustí nastavné meze, TH2E Vám pošle e-mail. E-mailem lze také odeslat obsah paměti při jejím zaplnění.
• TCP protokol: Automatické odesílání naměřených hodnot nebo plnohodnotný protokol ve stylu dotaz - odpověď (Spinel).
• MODBUS TCP protokol

Seznámení s TH2E

TH2E umí v závislosti na připojeném senzoru měřit teplotu, vlhkost a počítat rosný bod. Připojuje se přímo k Ethernetu (počítačové síti). Naměřené hodnoty lze sledovat přes webový prohlížeč. Senzor umí údaje logovat do vnitřní paměti (včetně data a času měření) s kapacitou 1000 záznamů. Kromě toho umí TH2E komunikovat celou řadou standardních protokolů a lze jej tak snadno integrovat do stávajících řešení, případně propojovat s různými dalšími systémy.

Komunikace probíhá různými protokoly z rodiny TCP/IP. K dispozici je komunikace datovým kanálem po TCP, protokoly SNMP a MODBUS TCP, odesílání e-mailů s naměřenými hodnotami, automatické odesílání měření na Váš server (HTTP GET), hodnoty i nastavení jsou dostupné ve formátu XML, atd.

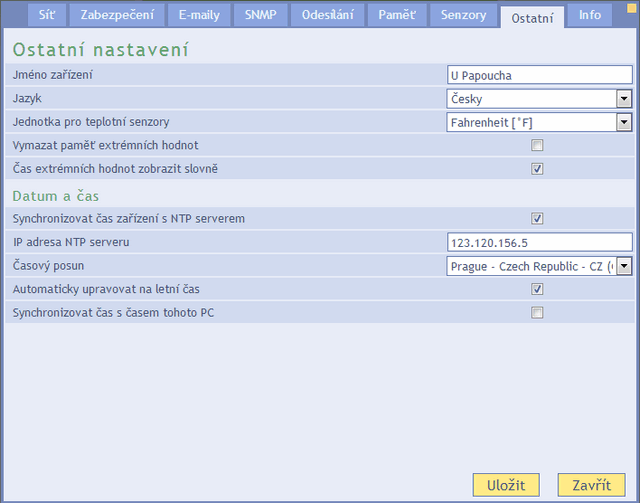

Všechny údaje lze sledovat i konfigurovat přes webové rozhraní. Ke všem parametrům je k dispozici stručná nápověda. Web je k dispozici v češtině a angličtině.

Vlastnosti Ethernetového vlhkoměru s teploměrem

• Vlhkoměr s teploměrem, logováním a výpočtem rosného bodu s připojením přes Ethernet.
• Měření relativní vlhkosti v rozsahu 0 až 100 %.
• Měření teploty v rozsahu až -55 až +125 °C.
• Automatický výpočet rosného bodu.
• Přepočet teploty do několika teplotních jednotek (°C, F, K).
• Ukládání hodnot do interní paměti s kapacitou až 1000 záznamů (každý záznam s časovou značkou). Několik režimů ukládání do paměti:
  (1) Časový - ukládání každých X minut;
  (2) Diferenciální - k uložení záznamu dojde až když se měřená hodnota pohne o X od naposledy uložené hodnoty;
  (3) Záznam mezních hodnot - ukládá se vždy jen hodnota, při které se mění tendence sledované veličiny.
• Paměť extrémních hodnot – TH2E si pamatuje maximální a minimální naměřenou hodnotu od každé měřené veličiny, včetně data a času měření.
• Interní obvod reálného času se zálohováním.
• Stupeň krytí snímače IP 54. (Teplotní snímač s krytím IP 68.)
• Připojení a komunikace přes počítačovou síť (Ethernet).
• Přenos dat protokoly TCP/IP (10/100 Ethernet).
• Sledování hodnot i konfigurace přes webové rozhraní.
• Odnímatelný snímač - teplotní+vlhkostní nebo jen teplotní (není součástí - je třeba objednat samostatně).
• Snímač propojen s elektronikou silikonovým kabelem s vysokou odolností.
• Napájení 5 V až 30 V z dodaného zásuvkového adaptéru. (Adapter je součástí dodávky.)
• Možnost uchycení na lištu DIN 35 mm.

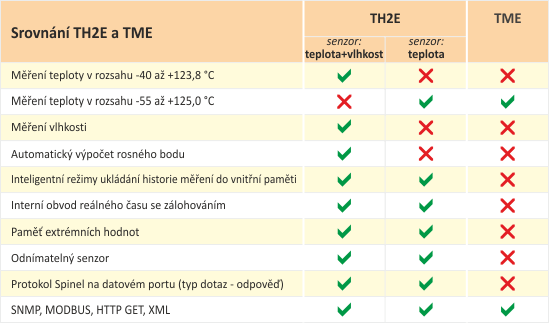

Srovnání TH2E a TME.

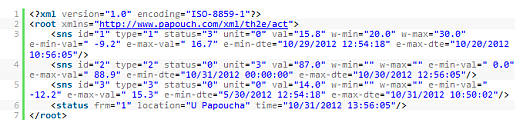

Ukázka souboru s výsledky měření ve formátu XML

V TH2E je pro strojové zpracování připraven XML soubor, který vždy obsahuje aktuálně naměřené údaje, včetně nastavených mezí a dosažených extrémních hodnot. Kompletní popis významů všech atributů je v dokumentaci ve formátu PDF, která je ke stažení níže.
