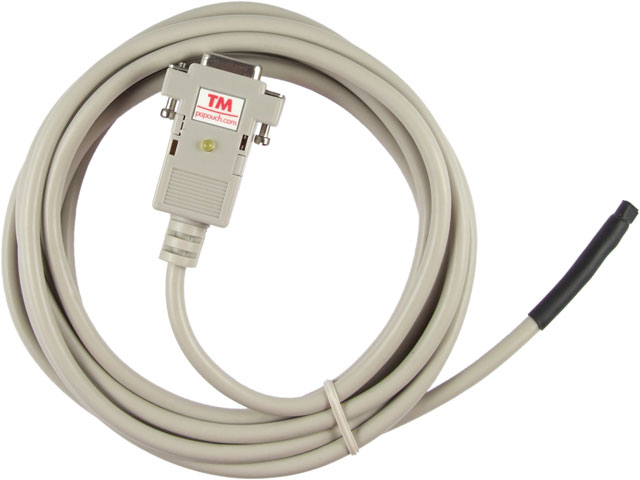

Teploměr připojitelný k PC - RS232 (sériový port)

Digitální teplotní čidlo TM umožňuje snadným způsobem měřit teplotu a přenášet ji do počítače typu PC. K přenosu dat je použit jednoduchý ASCII protokol, teplota je udávána přímo ve stupních Celsia (°C). Čidlo je k počítači připojeno běžným sériovým portem RS232. Na přání Vám za příplatek dodáme čidlo TM s kabelem nestandardní délky. Maximální délka kabelu je 20 metrů. Software pro Windows zdarma. Snadné použití ve vlastních programech (přiloženy DLL knihovny, zdrojové texty, podrobný popis komunikace)

Čidlo TM se zapojí do sériového portu počítače PC nebo jiného zařízení. Pokud je třeba čidlo připojit do sériového portu s 25-pinovým konektorem, použijte redukci 9 na 25 pinů (není součástí dodávky). Snímač teploty umístěte v místě požadovaného měření teploty.

Technické informace

• Rozsah měřené teploty: -55°C až +125°C
• Přesnost: +/-0,5 °C v rozsahu -10°C až +85°C, jinak +/-2°C
• Rozlišení: 0,1°C
• Komunikace: ASCII, popsána dále
• Vlastní rychlost měření: První měření do 1s, dále 1x za 10s +/- 2%
• Komunikační linka: RS232 (zjednodušená)
• Délke kabelu 2,8 m

Popis funkce

Teplotní čidlo TM je napájeno ze sériového portu, do kterého je připojeno. Jakmile ja na portu nastaven signál DTR, čidlo změří teplotu a pošle ji do PC v ASCII formátu, jako textový řetězec. Pokud je signál DTR stále aktivní, čidlo TM měří a odesílá teplotu vždy po 10 s. Každý odměr je signalizován červenou kontrolkou na konektoru čidla. Měřicí konec je v jednoduchém provedení, určen zejména pro měření teploty vzduchu.

Zapojení konektoru

Čidlo TM má pouze jeden konektor CANNON 9, kterým se připojuje přímo do sériového portu počítače. Pokud je na zvoleném sériovém portu konektor CANNON 25, je třeba použít běžnou redukci 9-25.

Komunikační protokol

Teplotní čidlo TM lze používat se zdarma dodávaným uživatelským programem, některým z terminálů (Term, Telix) nebo jinými programy. Možná je i vlastní tvorba, komunikační protokol je jednoduchý.
